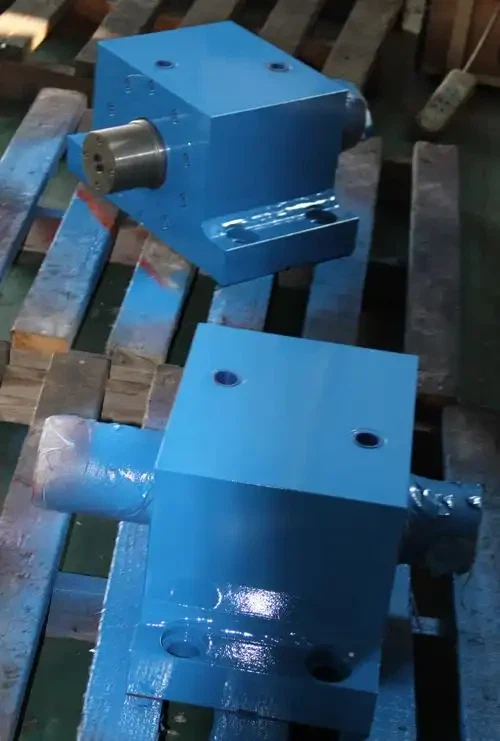

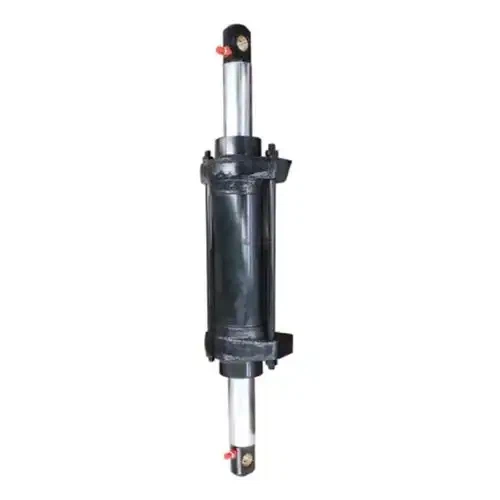

डबल रॉड हाइड्रोलिक सिलेंडर

यह एक संरचनात्मक रूप से स्थिर हाइड्रोलिक सिलेंडर है जो समान गति और बल के साथ द्विदिशीय गति में सक्षम है, जो आमतौर पर पीसने वाली मशीनों और मिलिंग मशीनों जैसे यांत्रिक उपकरणों में उपयोग किया जाता है जिन्हें वर्कटेबल की पारस्परिक गति में समान प्रदर्शन की आवश्यकता होती है।

विशेषताएँ:
दोनों दिशाओं में समान गति और आउटपुट बल
सममित संरचना, उच्च कठोरता और सुचारू संचालन

अनुप्रयोग:
मुख्य रूप से उन उपकरणों में उपयोग किया जाता है, जिन्हें वर्कटेबल की पारस्परिक गति में लगातार प्रदर्शन की आवश्यकता होती है, जैसे कि पीसने वाली मशीन और मिलिंग मशीन जैसे सटीक मशीन टूल्स *

विस्तृत वर्गीकरण और डिज़ाइन विवरण

1. रॉड-फिक्स्ड बनाम बैरल-फिक्स्ड:
बैरल-निश्चित:सबसे आम प्रकार. पिस्टन की छड़ें चलती हैं और भार को चलाती हैं। स्थापना के दौरान, बैरल को माउंट के माध्यम से तय किया जाता है, और पिस्टन की छड़ें वर्कटेबल से जुड़ी होती हैं।
रॉड-निश्चित:बैरल चलता है और भार को चलाता है। हाइड्रोलिक तेल खोखले पिस्टन छड़ों के माध्यम से तेल कक्षों में प्रवेश करता है और बाहर निकलता है। यह डिज़ाइन लंबे समय तक चलने वाले अनुप्रयोगों के लिए अधिक कॉम्पैक्ट समग्र पदचिह्न प्रदान करता है।

2. समान रॉड व्यास बनाम विभिन्न रॉड व्यास:
समान रॉड व्यास:मानक डिज़ाइन, पूर्ण द्विदिश समान गति और समान बल प्राप्त करना।
विभिन्न रॉड व्यास:प्रत्येक तरफ पिस्टन की छड़ों का व्यास अलग-अलग होता है, जिसके परिणामस्वरूप दोनों दिशाओं में असमान गति और बल होता है। विशेष अनुप्रयोग आवश्यकताओं के लिए उपयोग किया जाता है, लेकिन कम आम है।

प्रदर्शन और चयन विवरण

1. लाभ (अधिक गहराई में):

सटीक पारस्परिक तुल्यकालन: द्वि-दिशात्मक समान गति विशेषता इसे उन अनुप्रयोगों में अपूरणीय बनाती है जिनके लिए सख्ती से सिंक्रनाइज़ पारस्परिक गति (उदाहरण के लिए, पीसने वाली मशीनें) की आवश्यकता होती है।
झुकने और उच्च स्थिरता के लिए उत्कृष्ट प्रतिरोध:दोहरी समर्थित संरचना इसे उच्च झुकने वाले क्षणों का सामना करने में सक्षम बनाती है, जिससे यह लंबे स्ट्रोक और साइड लोड वाले अनुप्रयोगों के लिए अधिक उपयुक्त हो जाती है।
गर्मी अपव्यय और चिप हटाना:पिस्टन की छड़ों की पारस्परिक गति खुले हिस्सों से गर्मी को खत्म करने में मदद करती है और सतह से धूल और चिप्स को दूर कर सकती है।

2. नुकसान (-गहराई में):
कम जगह का उपयोग: एक ही स्ट्रोक के लिए, इसकी कुल लंबाई (स्थापित लंबाई) एक एकल रॉड सिलेंडर की तुलना में काफी अधिक है।
Lओउ बल घनत्व:क्योंकि पिस्टन की छड़ें प्रभावी क्षेत्र को कम कर देती हैं, समान बोर आकार और काम के दबाव के लिए आउटपुट बल आम तौर पर एकल रॉड सिलेंडर (जिसका विस्तार के दौरान बड़ा प्रभावी क्षेत्र होता है) की तुलना में कम होता है।

उन्नत अनुप्रयोग और विचार

परिशुद्पोजिशनिंग और सर्वो नियंत्रण पर: इसकी सममित और स्थिर संरचना के कारण, डबल {{0} रॉड सिलेंडर को अक्सर उच्च {{1} परिशुद्धता बंद {{2} लूप स्थिति नियंत्रण प्रणालियों के लिए सर्वो या आनुपातिक वाल्व के साथ जोड़ा जाता है।
कुशनिंग डिज़ाइन:उच्च गति अनुप्रयोगों में, कुशनिंग संरचनाएं (उदाहरण के लिए, कुशन पिन और थ्रॉटल वाल्व) आमतौर पर बैरल के दोनों सिरों पर डिजाइन की जाती हैं ताकि स्ट्रोक के सिरों पर पिस्टन को आसानी से धीमा किया जा सके, जिससे प्रभाव, शोर और घिसाव कम हो।
सेअलिंग प्रणाली:काम के दबाव, गति और मध्यम तापमान के आधार पर अलग-अलग सीलिंग संयोजन (जैसे स्टेप - सील, ग्लाइड रिंग आदि) का चयन किया जाता है, जो सिलेंडर की सेवा जीवन और प्रदर्शन के लिए महत्वपूर्ण है।
